Le boitier TeleInfoKit est un module de lecture de la télé-information (TIC) transmise par un compteur électrique français. Il va transmettre ces données via le protocole MQTT en se connectant au réseau wifi de la maison. Il s’alimente en 5V via une prise micro-usb.
Il dispose d’un écran OLED monochrome qui affiche les données de consommation en temps réel, un histogramme sur 24h et diverses informations. Il est possible de mettre à jour son firmware via wifi.
Les données sont accessibles sur le réseau local depuis une interface web, et via des APIs, en plus des données envoyées par MQTT. Pas d’abonnement, d’inscription ou connexion à un cloud.
Écrans disponibles :
Firmware et sources
Les sources du firmware et sa documentation sont disponibles sur le repo 342apps/teleinfokit sur GitHub.
Les sources hardware (circuit et PCB) sont également disponibles, sur le repo 342apps/teleinfokit-board.
Le module est matériellement entièrement compatible avec ESPHome qui peut offrir un firmware alternatif à l’aide du composant Teleinformation, mais qui contient moins de fonctionnalités (pas de dashboard ou de graphe affiché à l’écran).
Dashboards
Le module publie un dashboard accessible via un navigateur qui permet de visualiser les données de consommation en temps réel.
L’utilisation nominale est d’envoyer les données par MQTT et de les exploiter ensuite via des applications de domotique tel Home Assistant ou de monitoring comme Grafana.
Voici un exemple d’intégration dans Home Assistant :
Voici un exemple de dashboard grafana :
Mise à jour du firmware, configuration et dashboards
- FAQ TeleInfoKit
- Dashboard Grafana pour TeleInfoKit
- Configurer Home Assistant pour TeleInfoKit
- Flashage du TeleInfoKit
Branchement

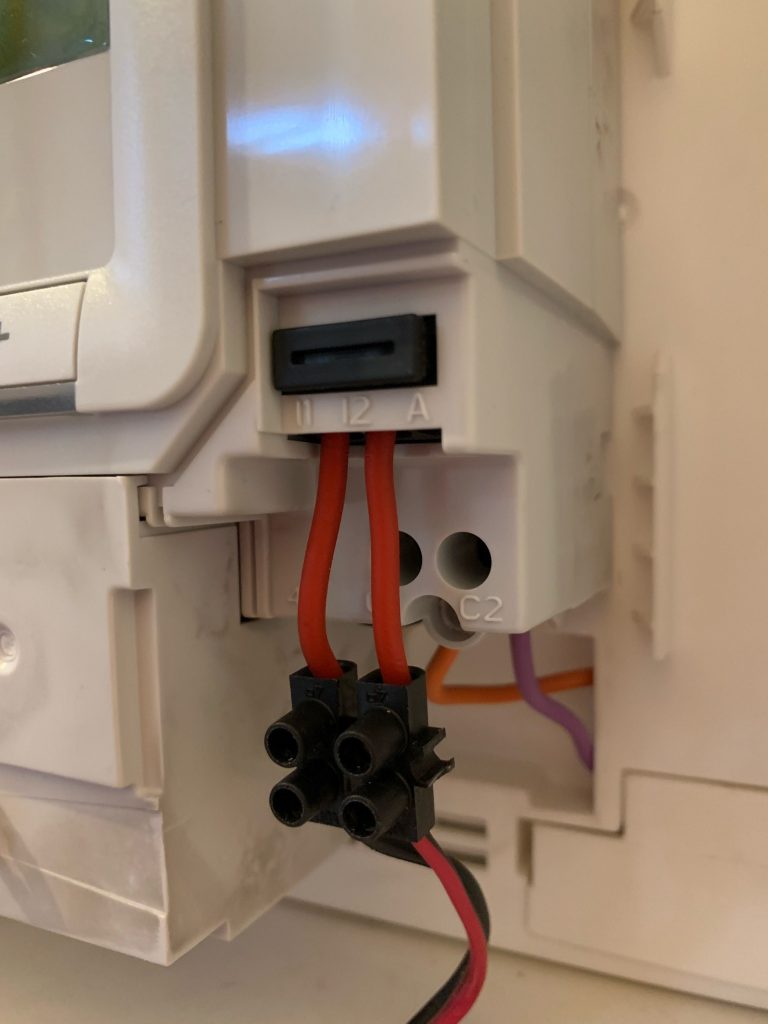

Le module nécessite un câble micro-usb pour son alimentation. Il est relié au compteur par ses bornes télé-information (I1 et I2), il n’y a pas de polarité à respecter pour ces deux câbles. Une isolation galvanique entre le compteur et le module est faite par un optocoupleur dans le module TeleInfoKit.
Attention! NE TOUCHEZ PAS A VOTRE COMPTEUR ELECTRIQUE SI VOUS NE SAVEZ PAS CE QUE VOUS FAITES ET COUPEZ TOUJOURS LE COURANT AVANT UNE INTERVENTION. En cas de doute demandez conseil à un professionnel.
